除尘器滤袋易破损原因分析及解决方案

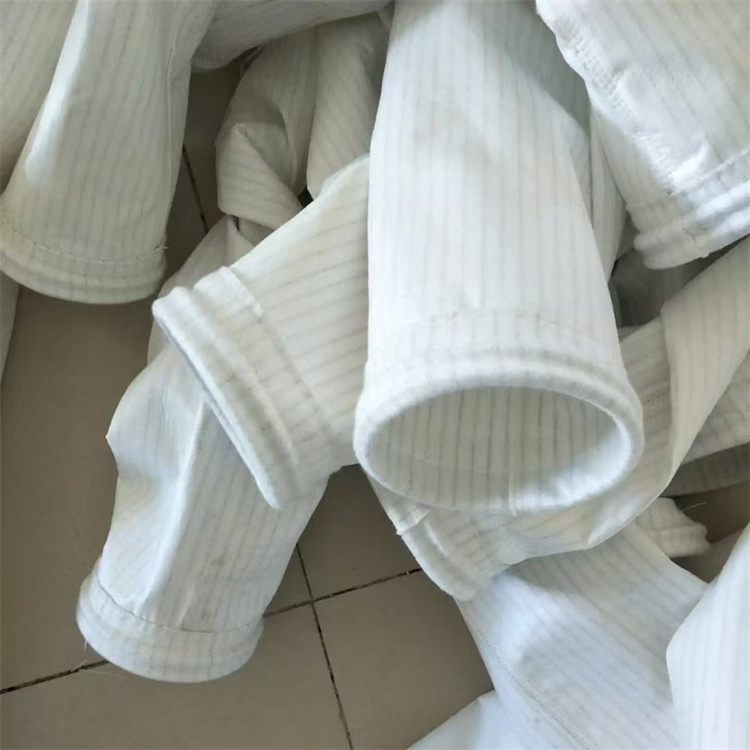

脉冲布袋除尘器滤袋袋头以下约100mm处易破损是常见问题，可能由多种因素综合导致。以下是详细原因分析及对应解决方案：

一、机械磨损1. 喷吹气流冲刷    原因：脉冲喷吹时，压缩空气从喷吹管孔垂直向下喷射，气流在袋口附近形成高速湍流区（约100mm处），反复冲刷滤袋内侧导致纤维疲劳。     对策：       - 调整喷吹压力（通常0.2~0.4MPa），避免过高压力；       - 选用带文丘里管的喷吹装置，分散气流冲击；       - 检查喷吹管与滤袋的同心度，偏差需≤2mm。

2. 骨架焊接毛刺或变形     原因：袋笼焊接点打磨不彻底或运输变形，运行时与滤袋摩擦。     对策：        使用整体式镀锌骨架或硅喷涂骨架，确保表面光滑（Ra≤1.6μm）；       定期检查骨架垂直度（偏差≤1/1000长度）。

二、安装问题1. 滤袋与骨架配合不当    原因：滤袋与骨架过紧（摩擦）或过松（抖动碰撞）。     2. 袋口密封不良   原因：弹簧圈张力不足或花板孔变形，导致滤袋顶部晃动。     对策：       -更换弹性更好的不锈钢弹簧圈；       -花板平面度误差需≤2/1000。

三、气流分布不均1. 进风方式设计缺陷     原因：水平进风时，含尘气流直接冲击滤袋下部，加剧局部磨损。     对策：       改为下部进风并增设气流分布板，风速控制在12~15m/s；        在易磨损处加装耐磨衬套（如陶瓷涂层）。

四、滤袋材质与工艺1. 缝制工艺缺陷    原因：缝线材质不耐磨（如普通涤纶线）或针脚过密。     对策：        改用PTFE缝线，针脚密度3~4针/cm；       -选择双层加强缝纫的袋头结构。2. 滤料选择不当    原因：普通涤纶滤料抗冲刷性差。     对策：       磨损区域使用高克重（≥550g/m²）或覆膜滤料；       考虑添加耐磨层（如Nomex纤维）。

五、操作与维护因素1. 频繁开停机     原因：系统启停导致温度/湿度波动，滤袋收缩膨胀加速疲劳。     对策：        停机时保持清灰运行10分钟，避免积灰板结；        长期停机需彻底清灰并干燥滤袋。

2. 清灰周期不合理     原因：间隔过长（压差高）或过短（频繁冲击）。     对策：        通过压差控制（800~1500Pa）调整清灰频率；        采用“少量多次”的清灰模式。

六、典型案例参考某水泥厂除尘器滤袋破损分析：  现象：袋头下80~120mm处环状磨损；  -原因：喷吹管偏移20mm+骨架毛刺+气流分布不均；  - **解决**：校正喷吹管、更换硅涂层骨架、进风口加导流板后，滤袋寿命从8个月延长至3年。
